Ramaleo en instalaciones hidráulicas residenciales: conceptos básicos

Por: FlowGuard Mx Fecha: 15 de abril de 2022

Imprimir/Guardar como PDF

Ramaleo en instalaciones hidráulicas residenciales: conceptos básicos

Rendimiento del CPVC  |  INSTALACIÓN  |  Diseño de Sistemas  |  Básicos de FlowGuard

En instalaciones hidráulicas residenciales, contar con un abasto óptimo dependerá de la correcta configuración de las redes de distribución ya que éstas son el punto de partida de las tuberías que conectan con los tinacos y cisternas donde se almacena el agua, con los muebles y llaves de la vivienda donde se utilizará el líquido.

Conoce en este artículo los esquemas básicos para el diseño del “ramaleo” o redes de distribución de un sistema hidráulico común, y algunos datos sobre el desempeño de los diferentes materiales de tubería, incluyendo el CPVC (cloruro de polivinilo clorado).

Ramaleo: conceptos básicos

El “ramaleo” se refiere a las tuberías y conexiones que guiarán el agua desde la toma de agua, tinaco o cisterna, hacia las salidas como son muebles (tarjas, lavabos, regaderas, tinas), aparatos sanitarios (WC) así como llaves y demás tomas, ya sean de agua fría o caliente.

Se les dice “ramales” porque su diseño se asemeja a un árbol que tiene un tronco y se va ramificando. En el caso de las instalaciones hidráulicas, las ramificaciones de agua parten de la toma de agua pública hacia 1 línea principal: la línea de agua fría.

Por su parte, la línea de agua caliente parte de un ramal que deriva de un calentador hacia los muebles que usan agua caliente. (Como regla general, las llaves de agua caliente se colocarán del lado izquierdo).

En cuanto a los contenedores de agua, los más tradicionales son tinacos o cisternas. Los tinacos pueden almacenar entre 450 y 1,200 litros de agua, y las cisternas entre 5,000 y 12,000 litros (esto es suficiente para abastecer a una familia de 4 a 5 habitantes durante una semana).

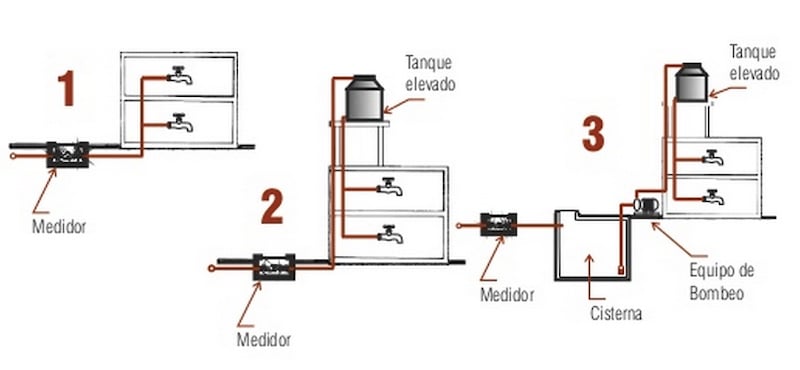

En cuanto a los tipos de sistemas de distribución residenciales, existen 4 configuraciones básicas que dependerán de la manera en cómo se consigue mover el agua hacia los distintos muebles y llaves de la vivienda. Estos son:

  1. Por alimentación directa. La red no cuenta con contenedores de agua, y la distribución en la vivienda está conectada directamente a toma domiciliaria de agua potable. En este caso, la presión que llegue a los muebles será variable y dependerá de la presión que tenga la red municipal.
  2. Por gravedad. Como su nombre lo indica, se aprovecha el escurrimiento natural del agua por acción de la gravedad. Así, el ramaleo se desarrolla desde un tinaco, que se debe instalar a por lo menos 2 metros por encima de la salida más alta de la vivienda para garantizar la presión. Además, se debe colocar un jarro de aire en las bajadas de agua principales.
  3. Por presión. Utiliza una o más bombas eléctricas (hidroneumáticos) para empujar el agua desde un contenedor enterrado (cisterna) a través del ramaleo y hacia los muebles. Así, cada vez que una llave o mueble demanda agua, el presurizador y la bomba trabajan para alimentar y garantizar la presión adecuada.
  4. Mixto. Combina el sistema de gravedad con el de presión: la toma municipal se conecta a la cisterna, desde donde se bombea el agua hasta conducirla a un tinaco elevado desde donde se desarrollará el ramaleo que alimentará a los muebles. Es el sistema más utilizado en viviendas.

FlowGuard-tipos-redes-distribucion

En resumen, todos los sistemas de distribución de agua están compuestos por:

  • Una toma domiciliaria (de la red de agua municipal).
  • Una red de distribución.
  • Contenedores de agua.
  • Muebles y llaves consumidoras de agua.

Cabe señalar que es fundamental considerar llaves de paso en cada ramal porque, si se llega a presentar una avería en una zona específica de la instalación, es posible cortar el flujo para que ésta siga funcionando y se puedan hacer las reparaciones necesarias.

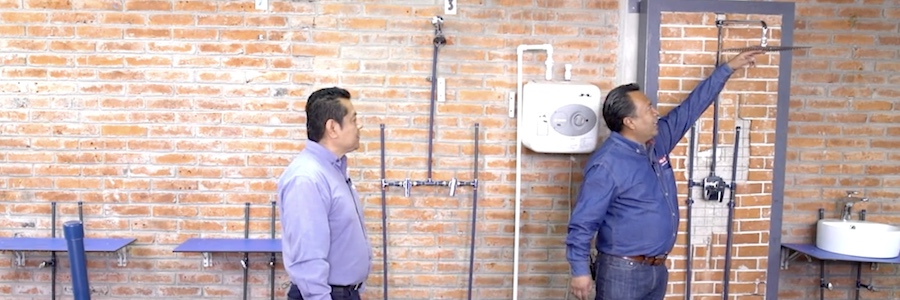

Ventajas del sistema FlowGuard® de CPVC para el ramaleo

Los ramaleos se conforman por tamos de tubería, interconectados por piezas conectoras de distintos tipos. Estas piezas cumplen con diferentes funciones, incluyendo:

  • Aumentar o disminuir el tamaño de una tubería.
  • Cambiar la dirección del ramal en 45º o 90º.
  • Hacer una derivación tipo “T” o “Y”.
  • Hacer una transición entre materiales (por ejemplo, de la toma de la red pública, que suelen usar tubo de acero galvanizado, a los ramales internos de la vivienda).

En todos los casos, la tubería de CPVC FlowGuard® ofrece alta compatibilidad ya que cuenta con todas las conexiones y accesorios necesarios para cualquier tipo de ramal y la transición entre materiales, ya sea acero, cobre u otros plásticos.

Adicionalmente, su sistema de uniones cementadas genera una sola pieza continua entre el tubo y las conexiones, garantizando flujo de paso completo y sin pérdidas de presión.

Las paredes interiores del tubo y conexiones de CPVC son completamente lisas, por lo que no existe corrosión ni incrustaciones, incluso con aguas duras. Además, es resistente a la condensación, manteniendo la temperatura del agua durante más tiempo y ahorrando así energía y costos.

En cuanto a los tamaños disponibles, la tubería FlowGuard® está fabricada desde ½” hasta 2 pulgadas, en espesores SDR-11 y SDR-13.5 y dimensiones exteriores CTS (tamaño de tubo de cobre). El SDR indica que el espesor de pared es directamente proporcional al diámetro exterior, lo cual quiere decir que todos los diámetros soportarán la misma presión de trabajo.

Finalmente, el sistema de CPVC FlowGuard® está certificado por la National Sanitation Foundation (NSF) en requerimientos de salud incluso con agua para consumo humano. Igualmente, cumple al 100% las pruebas de la Norma Mexicana NMX-181-CNCP.

Conoce la oferta de valor del sistema de tubo y conexiones de CPVC FlowGuard.

<< Lee más en: Tips útiles para diseñar una instalación hidráulica doméstica >>

La tubería de CPVC FlowGuard® es el mejor sistema para redes de distribución de agua caliente y fría, con un alto rendimiento no sólo en aplicaciones de vivienda unifamiliar, sino también en proyectos de edificios comerciales. Acércate a nuestros expertos para resolver tus dudas sobre diseño de instalaciones hidráulicas.
