Por: FlowGuard Mx Fecha: 31 de diciembre de 2021
5 claves para diseñar sistemas de agua caliente energéticamente eficientes
CPVC FlowGuard | INSTALACIÓN | Diseño de Sistemas
En esta época de crisis ambiental y cambio climático, tanto constructoras como futuros dueños de vivienda se preocupan por reducir la huella energética de sus hogares, ya sea al instalar equipos ahorradores de energía o al utilizar fuentes alternativas.
Así, en México cada vez es más común la instalación de calentadores solares para aprovechar el alto nivel de radiación solar que recibe nuestro territorio.
Adicionalmente, a veces no se considera implementar eficiencias en los sistemas de distribución de agua caliente desde la etapa de diseño, ya sea con ingeniería de materiales, métodos de aislamiento térmico y configuraciones específicas de distribución.
Por todo lo anterior, en este artículo compartimos 5 claves para constructoras que quieran adoptar un enfoque de optimización en el diseño de sus instalaciones de agua caliente, incluyendo la selección de tuberías que mejoren el desempeño energético (sin aumentar el costo del proyecto).
1. Revisar las opciones de calentadores
Aunque suene repetitivo, es necesario apuntar que el tipo de calentador influye demasiado en la eficiencia del sistema (eso sin contar los costos del proyecto y las adecuaciones de diseño por tamaño o disponibilidad energética).
Por citar un dato: un bóiler de gas convencional puede presentar un 17% de pérdida de energía durante el calentamiento, más un 31% de pérdida de calor en el tanque. A grandes rasgos, eso significa que casi la mitad de la energía se pierde antes llegar al punto de uso.
En el siguiente cuadro resumen enlistamos los tipos de calentadores o bóilers disponibles en México, con algunas de sus ventajas y desventajas:
Tipo de calentador |
Pros y contras |
Bóiler convencional de depósito (utiliza gas LP o gas natural)
|
Ventajas. Ideal para climas muy fríos y casas con más de un baño por su alta capacidad de almacenaje y calentamiento. Desventajas. Necesita amplio espacio para su instalación y puede consumir mucho gas. |
Bóiler de depósito eléctrico |
Ventaja. Gran capacidad de calentamiento. Funciona con baja presión de agua. Desventajas. Usa una cantidad de energía eléctrica considerable y puede tardar un poco más de tiempo en calentarse. |
Calentador instantáneo o de paso (de gas LP o eléctrico) |
Ventaja. Menor pérdida de calor y mayor ahorro energético (hasta un 70% del consumo de gas). Desventajas. No se puede instalar a más de 8 metros del baño y requiere un flujo de agua constante para calentarla de manera uniforme. |
Calentador solar |
Ventaja. Ecológico. Disminuye la emisión de gases de combustión. Resistente a la corrosión. Desventajas. No apto para ciudades donde el clima es mayormente nublado. Los costos de instalación pueden ser elevados. |
2. Considerar las distancias a los puntos de uso
Cuando se trata de sistemas de agua caliente residenciales, es un hecho que mientras más metros de tubería se utilicen, mayor calor se perderá en la distribución.
Así, aunque los diseños de cuartos para bañera o jacuzzi con vista al paisaje sean una maravilla arquitectónica, es necesario tomar en cuenta que, a mayor distancia del calentador o bóiler, habrá menor eficiencia energética.
3. Definir la configuración de distribución
Este punto es donde mayormente recae la eficiencia energética de una instalación de agua caliente ya que, al diseñar una casa o edificio de departamentos, el sistema de distribución hará que cada usuario pueda disfrutar de agua caliente en el momento que la necesite, en cada mueble de baño o cocina y sin desperdiciar combustible o agua.
Así, la clave para un diseño más eficiente es minimizar la cantidad de agua caliente que se almacena en la tubería entre usos.

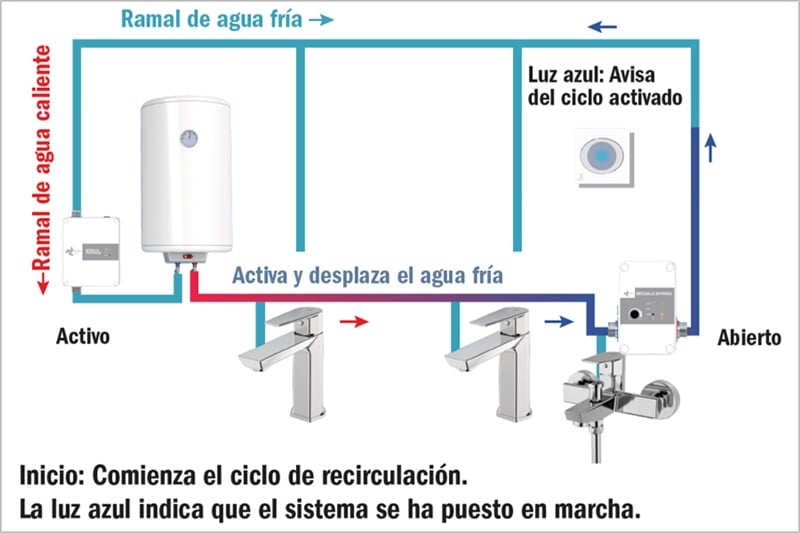

Existen tantas configuraciones posibles que su revisión va más allá del alcance de este artículo. Pero, un ejemplo de configuración que evita desperdicios de agua fría o caliente es el sistema de bypass sin retorno, que utiliza un switch con luz para activar una bomba de recirculación que desplaza el agua fría de la tubería y lleva agua caliente del ramal más cercano. La luz del activador cambia de color (de azul a rojo) cuando el agua está lista.
Sistema tipo bypass sin retorno, con switch que avisa la activación del ciclo de funcionamiento (Fuente: Construible.es)
4. Instalar el aislamiento apropiado
Utilizar aislamiento para tuberías es agregar otra capa de eficiencia energética, ya que permite mantener por más tiempo el calor del flujo proveniente del bóiler o calentador.
Pruebas de laboratorio han demostrado que un aislamiento efectivo reducirá la tasa de pérdida de calor en las tuberías entre 30 y 48%, con un ahorro promedio del 36%. Esto equivale a prolongar el enfriamiento del flujo de 15 a 40 minutos, una característica muy útil en viviendas donde el suministro de agua caliente se utiliza en un rango de horas.
Además, algunos materiales de aislamiento son de bajo costo, por lo que es una inversión muy conveniente en lugares de climas muy fríos.
5. Elegir el material de tuberías óptimo
Investigaciones científicas verificadas han concluido que la tubería de CPVC (cloruro de polivinilo clorado) es la que experimenta menor pérdida de calor a través de sus paredes, esto comparado con otros materiales de instalaciones hidráulicas (metálicas o plásticas).
Esto convierte al CPVC en una excelente opción para redes de agua caliente al generar ahorros energéticos más altos que un tubo metálico como el cobre, o que una tubería plástica como el polietileno reticulado (PEX). Incluso, ambos materiales suelen utilizarse en sistemas de calefacción por suelo radiante debido a su alta conductividad térmica.
Para finalizar, un dato: la tasa de conductividad térmica del PEX es casi el triple (284%) que la del tubo de CPVC de la marca FlowGuard®… ¡y la del cobre es cerca de 20 veces mayor!
Recomendado 👉 INFOGRAFÍA: ventajas del CPVC FlowGuard® para instalaciones residenciales en caliente y en frío.
Como ves, la tubería de CPVC FlowGuard® es el material indicado cuando se trata de optimizar la eficiencia energética de tus instalaciones residenciales de agua fría o caliente. Contacta a nuestros especialistas para obtener asesoría y recursos que te ayuden a tomar una decisión en las configuraciones de diseño y distribución para tus proyectos.
