En casas y unidades residenciales de todo tipo, brindar una adecuada presión de servicio en cada una de las tomas de agua domiciliaria es una de las principales preocupaciones de especificadores y diseñadores de instalaciones hidráulicas. Y la elección del material de tubería que mejor pueda manejar esta tarea es clave para la satisfacción y tranquilidad de los inquilinos y dueños del hogar.
Por ello, en este artículo revisamos los puntos básicos a tomar en cuenta para el diseño de sistemas de bombas y presurizadores hidroneumáticos, así como las características de la tubería de CPVC (cloruro de polivinilo clorado) que mejor se adaptan a estas instalaciones.
Sistema hidroneumático: esquema básico
Debido a la escasez del suministro de agua en cada región de México –y que luego se volvió práctica común en la construcción residencial–, los arquitectos y dueños de vivienda están muy acostumbrados a diseñar instalaciones hidráulicas en 3 partes:
- Una cisterna para almacenar el agua (usualmente bajo tierra).
- Un sistema hidroneumático con bomba, para llevar el agua de la cisterna al tinaco.
- Un tinaco elevado y accesorios para distribuirla (equipos de presurización, bóileres, calentadores solares, etcétera).

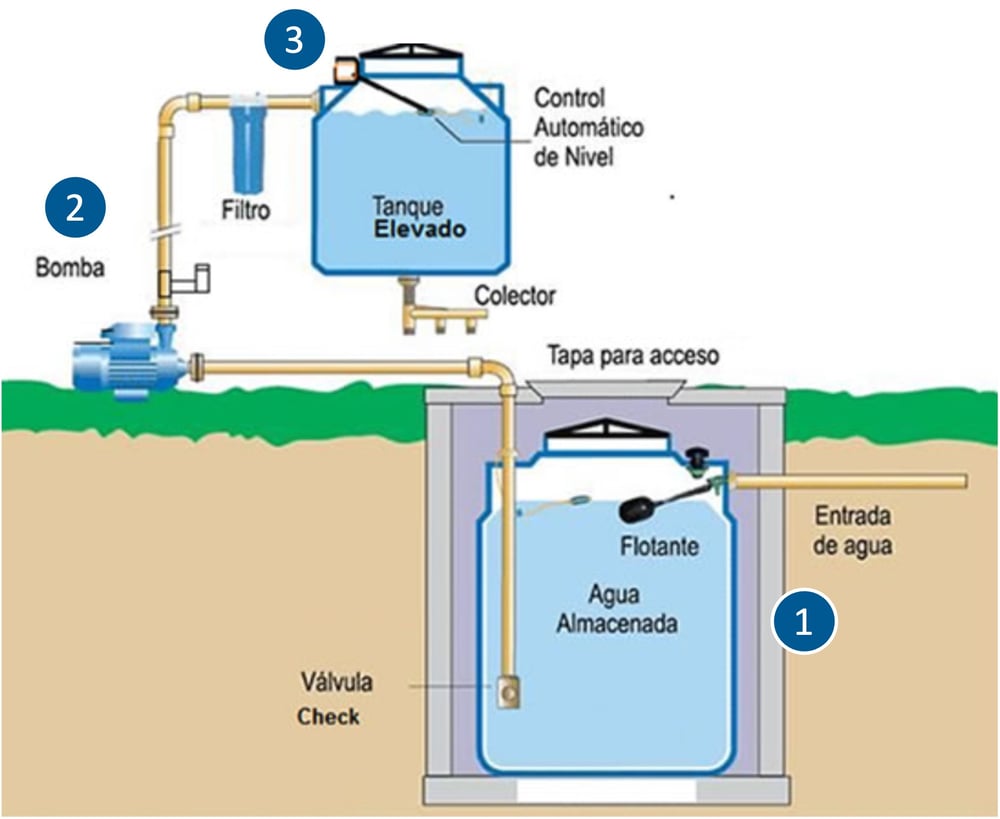

Diagrama típico de una instalación con bomba centrífuga
Así, el punto intermedio cumple una función crucial en la cantidad de agua y presión que reciben los muebles dentro de una vivienda (o las tomas domiciliarias en condominios).
Cabe mencionar que existen diferentes tipos de bombas, siendo las más comunes las centrífugas y las periféricas. La primera es recomendada para un edificio (por un mayor caudal y columna de agua) y la otra para vivienda de planta baja y un piso.
Pero ¿qué pasa si no se selecciona el tipo de bomba adecuada para la instalación hidráulica? Desde luego que el suministro se vería afectado, pero también el equipo.
Por ejemplo, en la operación real de un sistema hidroneumático en un edificio unifamiliar (con una cierta cantidad de ciclos de bombeo por hora que se activan según los niveles de presión y agua en el tanque elevado), si la bomba no tiene suficiente potencia para cubrir el consumo, la frecuencia de bombeo aumenta y el motor se puede sobrecalentar, desgastar prematuramente y tener un consumo excesivo de energía eléctrica.
Presión de trabajo: desempeño del CPVC
En cuanto a la presión nominal de trabajo, la tubería debe ser capaz de sostener ciertas velocidades del caudal para evitar fricciones que provoquen caídas de presión (o pérdida de altura manométrica), que no sólo se traducen en un suministro insuficiente, sino que además pueden provocar diversas fallas por turbulencias en el flujo (desde ruidos molestos por el llamado “golpe de ariete”, hasta la explosión de la tubería).
Por ejemplo, en instalaciones con tubo de polietileno reticulado (PEX), que utilizan conexiones de inserto y con cada unión presentan serias reducciones de flujo, la velocidad de diseño máxima puede elevarse a casi el doble, lo cual puede generar zonas de turbulencia y presión excesiva.

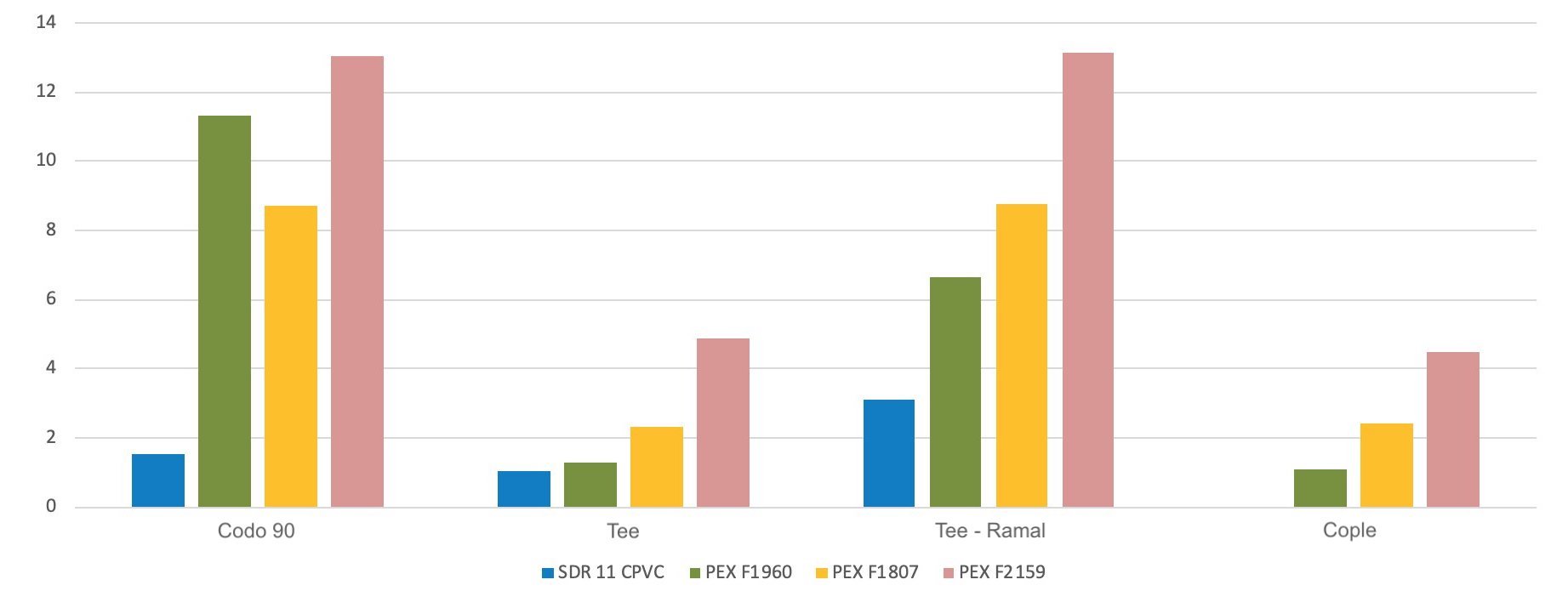

Reducciones de flujo en conexiones: CPVC vs. PEX de varias medidas (promedio según datos de fabricantes).
En cambio, y debido a la unión con cemento solvente que fusiona las conexiones por fuera del tubo, el sistema FlowGuard® ofrece un flujo de paso completo, lo cual resulta en una reducción importante de la pérdida de altura manométrica.
También cabe mencionar que la tubería de CPVC FlowGuard® tiene una clasificación de presión continua de 400 psi a temperatura ambiente, y hasta 125 psi a 82 °C. Esto ofrece la tranquilidad de que las instalaciones de CPVC pueden resistir cualquier presión de trabajo que utilicen las bombas y equipos hidroneumáticos.
Transiciones y conexiones a la tubería
Otro tema para considerar es la transición entre el equipo hidroneumático y la instalación hidráulica, esto para evitar que la tubería sufra daños y garantizar la velocidad de diseño.

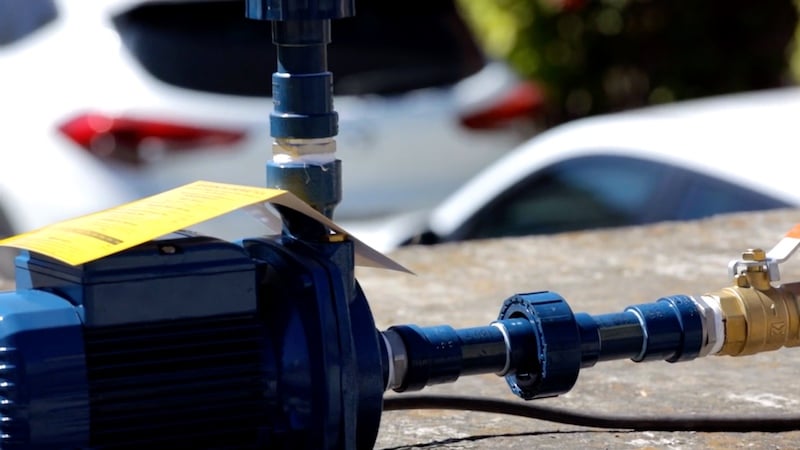

Para esto, lo más recomendable es usar conexiones roscadas con inserto metálico para conectar el tubo de CPVC con la bomba hidroneumática. Afortunadamente, el sistema FlowGuard® cuenta con todas las conexiones necesarias, con la posibilidad incluso de roscar metal con metal.

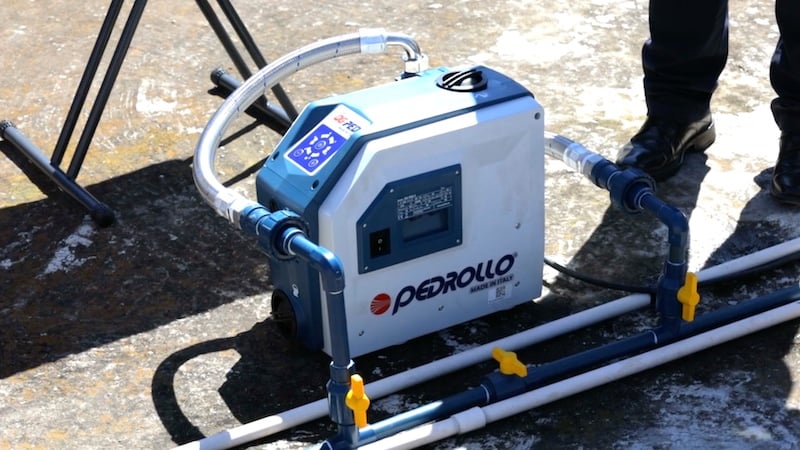

Finalmente, en lugares donde la presión del suministro de agua municipal es baja, aún con el tinaco puede haber caídas de presión en los niveles superiores de la vivienda. Para mitigarlo, es posible instalar presurizadores adicionales que regulen una presión constante en toda la red hidráulica, mismos que se pueden conectar fácilmente con la tubería de CPVC.
Como ves, el CPVC FlowGuard® se puede utilizar en todo tipo de proyecto de vivienda, inmuebles comerciales y edificios de gran altura donde se requiera agua fría y caliente, junto con sistemas de bombeo presurizados, hidroneumáticos o por gravedad.
El sistema de tubería de CPVC FlowGuard® simplifica el diseño de redes residenciales de agua fría o caliente. Contacta a nuestros especialistas para obtener asesoría sobre parámetros de la instalación y los accesorios necesarios.
