COMO INSTALAR OS TUBOS DE CPVC FLOWGUARD®

Os custos de instalação e mão-de-obra constituem uma parcela considerável do custo total do sistema de tubulação. Com o CPVC FlowGuard® é fácil e seguro montar rapidamente um sistema de tubulação forte e livre de vazamentos. Esta velocidade e confiança permitem economia de custos, segurança e uma junção forte a longo prazo.

Em média, o tempo de instalação do CPVC FlowGuard® é até 50% menor do que o tempo de instalação de sistemas metálicos. Essa vantagem se deve pelo fato do CPVC FlowGuard®:

  • Não requer eletricidade ou calor para instalar;
  • Ser facilmente instalado em espaços confinados;
  • Ser simples de cortar com ferramentas manuais básicas;
  • Não requer equipamento pesado;
  • Ser fundidos usando cimento solvente, criando junções fortes e confiáveis;
  • Oferecer uma melhor resistência à tração do que outros plásticos, exigindo menos suportes e seguradores.



Para uma correta instalação do sistemas FlowGuard®, siga corretamente os passos abaixo. Caso ainda tenha dúvidas, você pode consultar o nosso manual de instalação, ou entrar em contato diretamente com nossa equipe de especialistas.



Corte

O tubo FlowGuard® pode ser facilmente cortado com uma serra de metal, cortador circular para tubulação plástica, serra elétrica ou uma serra de dentes finos. Para garantir que o tubo seja cortado em esquadro, use uma guia ao cortar com uma serra. Corte o tubo o mais próximo ao ângulo reto, para fornecer a maior área possível de superfície para união.



Chanfrar e tirar rebarbas

As rebarbas e as limalhas podem impedir o contato apropriado entre o tubo e as conexões e podem colocar uma tensão indevida na montagem da tubulação e conexões. Deve-se retirar as rebarbas e limalhas do exterior e interior da tubulação. Um chanfrador ou uma lima são adequados para este propósito.

Deve-se colocar um chanfro fino no final do tubo para facilitar a entrada do tubo no soquete e minimizar as chances de que o cimento solvente caia da conexão. Para tamanhos de tubos de 2 polegadas e maiores é recomendado um chanfro de 10° a 15° de 3/32 pol.

Deve-se fazer um chanfro fino no final do tubo para facilitar a entrada do tubo no soquete da conexão e minimizar as chances de que o adesivo escape da união. Para tubos com diâmetros 2 ou mais polegadas, é recomendado um chanfro de 10° a 15° de cerca de 2mm.



Preparação da conexão

Elimine qualquer sujeira e umidade do soquete da conexão e da extremidade do tubo com um pano limpo e seco. A umidade pode retardar a cura, e nesta fase de montagem a água excessiva pode reduzir a resistência da união.

Verifique o encaixe da extremidade seca do tubo e da conexão . O tubo deve entrar no soquete da conexão facilmente, de 1/3 a 2/3 da sua profundidade. Se o tubo oferecer pouca interferência com o fundo da conexão, o cimento solvente extra deve ser usado para preparar a união.

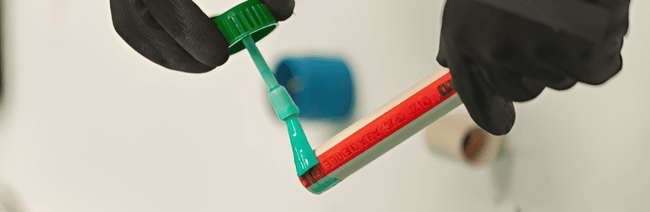

Aplicação do cimento solvente

A soldagem com cimento solvente é um método de instalação rápido e seguro, geralmente recomendado para os tubos e conexões FlowGuard®. cimento solvente não é uma cola, e sim um produto de instalação rápido e fácil que usa solventes e resina para fundir quimicamente o tubo e as conexões, os ligando em um nível molecular e criando essencialmente um segmento de plástico contínuo. De fato, o cimento solvente é o único método de junção recomendado para esse tipo de  do sistema (conforme a norma ASTM F493), porque permite fletir e movimentar o tubo sem quebrar ou enfraquecer a junta, além de melhor se adaptar a características inertes como a expansão.

O cimento solvente deve ser aplicado quando a superfície do tubo está pegajosa, não molhada de primer.

O adesivo deve ser aplicado com um pincel sintético ou uma escova de cerdas naturais, com no máximo metade do tamanho do diâmetro do tubo. Uma escova pode ser usada para aplicar adesivo em tamanhos de tubulação inferiores a 2 polegadas. Uma camada de adesivo grossa e uniforme deve ser aplicada na parte externa da extremidade do tubo e deve ser aplicado uma camada média no interior do soquete. Para diâmetros superiores a 2 polegadas, deverá ser aplicado uma segunda camada de adesivo na extremidade do tubo.



Montagem

Depois da aplicação do adesivo, o tubo deve ser imediatamente inserido dentro da conexão e girado 1/4 a 1/2 de volta. A conexão deve estar devidamente alinhada para instalação neste momento e o tubo deve encostar no fundo do soquete da conexão.

Em seguida, a montagem deve ser mantida no lugar por 10 a 30 segundos para garantir a soldagem inicial e evitar o desprendimento. Deve ser possível verificar uma pequena quantidade de adesivo em torno do tubo e da junção com a conexão. Esta quantidade deve ser contínua em torno do perímetro do soquete, do contrário,  indicará que o adesivo foi aplicado em quantidade insuficiente. Neste caso, a conexão deve ser descartada e a união refeita. O adesivo em excesso pode ser limpo com um pano.



Tempo de fixação e cura

Depois que uma junta é montada utilizando cimento solvente, a mesma não deve ser movimentada por algum tempo (para permitir a fixação adequada da junta recém-preparada). Os tempos de fixação e cura do cimento solvente dependem do tamanho da tubulação, temperatura, umidade relativa e se o ajuste está apertado. O tempo de secagem é mais rápido para ambientes mais secos, tubos de tamanho pequeno, altas temperaturas e ajustes mais apertados.

A montagem deve permitir fixar sem qualquer esforço na junta. Após o período de fixação inicial, a montagem deve ser manuseada com cuidado evitando tensões significativas na junta.

Deve-se ter cuidado especial quando os sistemas são montados em condições extremas de temperatura. Deve-se permitir tempo extra de cura e fixação quando a temperatura estiver abaixo de 4°C (40°F). Quando a temperatura estiver acima de 38°C (100°F), a montagem deve garantir que ambas as superfícies a serem unidas ainda estejam molhadas com o cimento solvente antes de juntá-las.



O que fazer

  • Instale o produto de acordo com as instruções de instalação do fabricante e deste manual. Siga as práticas seguras recomendadas de trabalho, e os procedimentos de manuseio adequados.
  • Use ferramentas projetadas para uso em tubos e conexões de plástico. Use o cimento solvente adequado e siga as instruções de aplicação.
  • Corte em esquadro as extremidades do tubo.
  • Tire as rebarbas e chanfre os tubos antes de aplicar o cimento solvente.
  • Gire o tubo de 1/8 a 1/2 volta quando encostar no fundo do soquete da conexão.
  • Evite a acumulação de cimento solvente em conexões e tubos.
  • Siga os tempos de cura recomendados pelo fabricante antes do teste de pressão.
  • Inspecione visualmente para assegurar que todas as juntas estejam adesivadas adequadamente no final do turno ou do dia. Uma inspeção visual completa do sistema de todas as juntas também é recomendada durante o teste de pressão.

O que não fazer

  • Não use cimento solvente que esteja fora do prazo de validade ou que ficou descolorido ou gelificado.
  • Não use cimento solvente perto de fontes de calor, chama aberta ou quando fumar.
  • Não realize o teste de pressão até que se tenha cumprido os tempos de cura recomendados.
  • Não use ferramentas com lâminas quebradas ou sem corte/desgastadas.



Modificando ou reparando a tubulação do FlowGuard®

Às vezes, pode ser necessário modificar ou reparar um sistema de tubulação CPVC. Felizmente, a tubulação do FlowGuard® é fácil de cortar, relativamente leve e simples de instalar diretamente no local sem o uso de ferramentas complicadas ou eletricidade.

É também ideal para reparações em áreas confinadas e difíceis de alcançar, como paredes ou tetos, onde é difícil aquecer adequadamente todo o contorno de uma emenda.



Se você estiver interessado em treinamento e suporte, nossa equipe de especialistas está disponível para acompanhá-lo no processo ou vir no local e oferecer treinamento em pessoa.
