Un factor común entre sistemas hidráulicos, sin importar el material que se utilice para las tuberías, es la implementación de elementos de sujeción y soportería para estabilizar las instalaciones de transporte de agua y sus diferentes componentes, en especial los tubos si se trata de sistemas para abastecimiento del líquido en edificaciones con una altura significativa.
Los diferentes tipos de tuberías hidráulicas y sus distintas características tienen grandes diferencias, como el peso o las propiedades de resistencia y capacidad; sin embargo, para que su uso sea posible debe haber factores en común, entre ellos, el diámetro es uno de los más importantes: tuberías de diferentes materiales con un diámetro similar podrían, con complementos y en manos de especialistas, utilizarse en un mismo sistema.
Así, la existencia de diámetros y grosores uniformes en tubos de diferentes materiales hace posible que la soportería para instalaciones hidráulicas esté integrada, en general, por una serie de piezas comunes, tanto para tuberías metálicas o de naturaleza metálica o plástica como para sistemas con tubería hidráulica de CPVC, el caso que atañe a esta publicación.
Elementos de soporte para sistemas de transporte de agua
Ya sea que hagamos referencia a sistemas hidráulicos instalados con tubería de metal, plásticos o termoplásticos como el tubo hidráulico de CPVC, los elementos de soporte y sujeción cumplen fines comunes: garantizar la estabilidad y firmeza de las redes de transporte del líquido. Existe una lista establecida en el documento Normas y Especificaciones para Estudios, Proyectos, Construcción e Instalaciones de la Cámara Mexicana de la Industria de la Construcción (CMIC) en la que se detallan diferentes piezas que cumplen estas funciones.

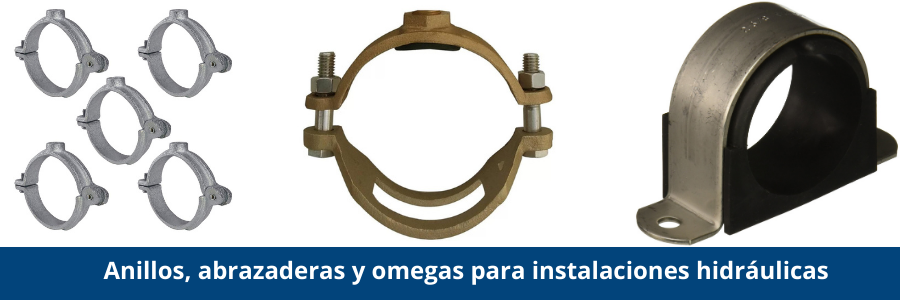

Soportería para instalaciones hidráulicas
| Nombre de la pieza | Uso recomendado |
| Abrazadera en U | Soporte, anclaje o guía de tuberías |
| Omega | Para instalación en techos o viguetas |
| Anillo ajustable | Suspensión de tuberías con aislamiento |
| Abrazadera ajustable tipo ligero | Suspensión de cargas ligeras de tuberías |
| Abrazadera ajustable | Suspensión de tuberías sin aislamiento |
| Abrazadera reforzada | Suspensión para tuberías pesadas con poco o ningún aislamiento |
| Abrazadera mediana | Suspensión de tuberías de baja temperatura o tuberías calientes que requieren poco o ningún aislamiento |
| Abrazadera de doble perno | Suspensión de tuberías con aislamiento de hasta 102 mm. |
| Horquilla de rodillo | Soporte de tubería sujeta a contracciones y expansiones horizontales sin ajuste vertical |
| Estribo ajustable de rodillo | Suspensión de tuberías por medio de una sola varilla sujeta a expansiones |
| Argolla roscada de una pieza | Instalaciones de tuberías de alta temperatura |
| Tensor | Ajuste para grandes cargas |
| Horquilla de acero | Instalaciones de tubería de alta temperatura |
| Varilla de argolla soldada | Ajuste de altura en soporte |
| Ménsula soldada ligera | Soporte de cargas ligeras |
| Ménsula mediana de acero | Soporte de cargas medianas |
| Ménsula pesada de acero | Soporte de cargas pesadas |

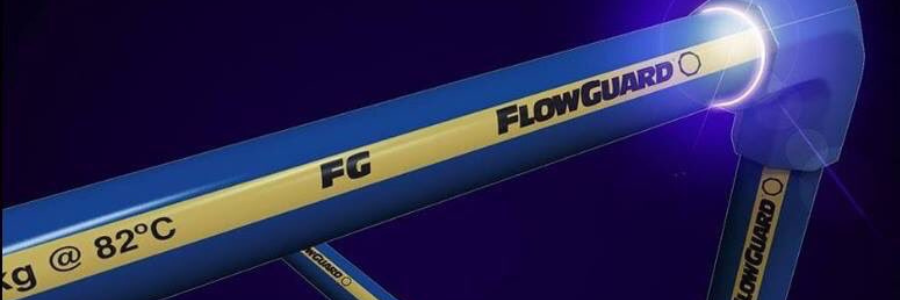

En el caso de la tubería hidráulica de CPVC, las exigencias de resistencia al peso son menores, por lo que la soportería puede resultar más eficaz y se puede conseguir un ahorro en costos. La tolerancia del termoplástico a altas presiones y temperaturas que ofrece FlowGuard® CPVC lo hace un material útil para redes de transporte de agua fría o caliente.
Los mismos principios son válidos para sistemas de extinción de incendios en los que se utiliza BlazeMaster® CPVC. Las piezas de soporte, en diferentes dimensiones, también son útiles para proyectos industriales en los que se utiliza Corzan® CPVC. Contacta a nuestros especialistas si quieres conocer más sobre el material o dónde comprarlo.
