En instalaciones hidráulicas con tuberías de CPVC, el uso de soportería es un factor que requiere un análisis cuidadoso, pues no seguir las instrucciones y recomendaciones de los fabricantes puede llevar a que la instalación del sistema hidráulico presente fallas e, incluso, conllevar la reducción de la vida útil del material.
Es importante seguir algunos lineamientos y sugerencias para hacer un trabajo adecuado, bien sea en lo concerniente a soportes de tubería horizontal o al uso de tubería vertical en cada proyecto.

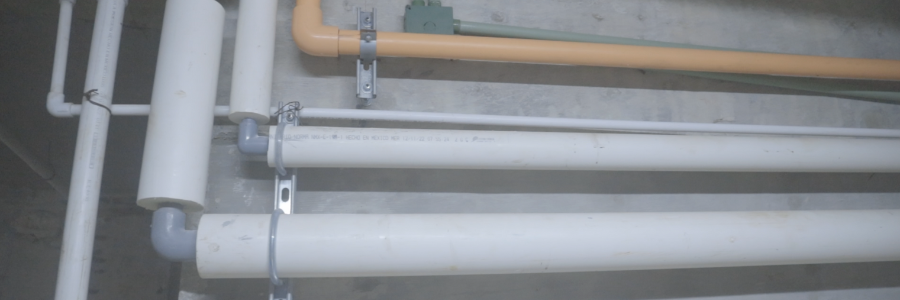

Soportes y colgadores para tubería horizontal de FlowGuard® CPVC
- Para evitar un desgaste excesivo del material, los soportes no deben apretar las tuberías de FlowGuard®
- Es recomendable fijar los tubos con soportes lisos o colgadores que dejen espacio para que haya movimientos de expansión y contracción como consecuencia de las variaciones de temperatura.
- También es recomendable utilizar cintas de teflón para que las tuberías no queden fuertemente apretadas contra vigas u otras estructuras, con el fin de evitar que la tensión dañe el CPVC y provoque fallas en el sistema.
- Los colgadores utilizados no deben tener partes filosas o disparejas que entren en contacto con el material de la tubería.
- Debido a las propiedades del material derivadas de su naturaleza termoplástica, el espacio entre los soportes utilizados es mayor con temperaturas más altas del agua, para compensar los efectos de la dilatación térmica y prevenir la deformación por tensión excesiva.
Espaciado recomendado de los soportes para tubería horizontal de FlowGuard® CPVC 7 kg/cm2- 80°C
| Diámetro nominal | Temperatura máxima del agua | ||||
| Pulgadas | Milímetros | 23°C | 40°C | 60°C | 82°C |
| 1/2 | 13 | 1.2 m | 1.2 m | 1.1 m | 1.1 m |
| 3/4 | 19 | 1.4 m | 1.4 m | 1.3 m | 1.2 m |
| 1 | 25 | 1.6 m | 1.5 m | 1.5 m | 1.4 m |
| 1 1/4 | 32 | 1.7 m | 1.7 m | 1.6 m | 1.5 m |
| 1 1/2 | 38 | 1.9 m | 1.8 m | 1.7 m | 1.7 m |
| 2 | 51 | 2.1 m | 2.1 m | 2.0 m | 1.9 m |
| 2 1/2 | 64 | 2.5 m | 2.4 m | 2.3 m | 2.2 m |
| 3 | 75 | 2.7 m | 2.7 m | 2.5 m | 2.4 m |
| 4 | 100 | 3.0 m | 3.0 m | 2.8 m | 2.7 m |
Espaciado recomendado de los soportes para tubería horizontal de FlowGuard® CPVC 9 kg/cm2- 80°C
| Diámetro nominal | Temperatura máxima del agua | ||||
| Pulgadas | Milímetros | 23°C | 40°C | 60°C | 82°C |
| 1/2 | 13 | 1.2 m | 1.2 m | 1.1 m | 1.1 m |
| 3/4 | 19 | 1.4 m | 1.4 m | 1.3 m | 1.3 m |
| 1 | 25 | 1.6 m | 1.6 m | 1.5 m | 1.4 m |
| 1 1/4 | 32 | 1.8 m | 1.7 m | 1.7 m | 1.6 m |
| 1 1/2 | 38 | 1.9 m | 1.9 m | 1.8 m | 1.7 m |
| 2 | 51 | 2.2 m | 2.1 m | 2.0 m | 2.0 m |
| 2 1/2 | 64 | 2.5 m | 2.5 m | 2.4 m | 2.3 m |
| 3 | 75 | 2.8 m | 2.8 m | 2.6 m | 2.5 m |
| 4 | 100 | 3.2 m | 3.1 m | 3.0 m | 2.9 m |
Soportes y colgadores para tuberías verticales (risers) de FlowGuard® CPVC
En las secciones verticales de instalaciones hidráulicas con tuberías de CPVC es recomendable utilizar tubos de mayor diámetro, que ofrezcan un mayor caudal de agua para llevar el suministro necesario a los pisos superiores. En estas situaciones el empleo de FlowGuard® CPVC se puede complementar con el uso de Corzan® CPVC, fabricado en diámetros de hasta 24 pulgadas.
- Es recomendable que las tuberías verticales estén soportadas por abrazaderas de tubería o por colgadores que sean instalados en la unión horizontal cerca de la subida.
- Se sugiere utilizar colgadores y cintas que no distorsionen, corten o desgasten la tubería.
- La tubería vertical debe alinearse recta, con soportes en cada nivel y una guía adicional a medio nivel para la tuberíacon diámetro de 2" (50 mm) o más pequeños, o como lo especifique el ingeniero de diseño para permitir la expansión y la contracción.
Penetración de montantes y vigas
Montantes y vigas de madera
- Las tuberías de FlowGuard® CPVC pueden pasar a través de montantes y vigas de madera sin que esto haga necesario el uso de aisladores entre los tubos y la estructura.
- Para permitir el movimiento causado por la expansión y contracción, los orificios en los montantes y vigas deben ser 6.35 mm más grandes que el diámetro exterior de la tubería.
- No se recomienda emplear cuñas que restrinjan a la tubería cuando pasa a través de los montantes y vigas.
Montantes de metal
- Cuando la tubería de FlowGuard® CPVC pasa a través de montantes de metal, es necesario usar elementos que protejan el tubo de la abrasión.
- Los elementos aislantes ayudarán a evitar el ruido.
- Es posible usar aislantes de plástico, anillos de hule, aislante de tubería u otros dispositivos similares.
Como explicamos en artículos previos, es posible utilizar las tuberías de FlowGuard® CPVC con diferentes elementos de soporte cuando es necesario. El uso de Corzan® CPVC es complementario cuando se requieren tuberías verticales, pese a que se trate de un compuesto desarrollado para uso industrial. También es posible emplear BlazeMaster® CPVC, fabricado para sistemas de rociadores contra incendios. Contacta a nuestros expertos para obtener más información sobre los usos del material o dónde comprarlo.
