"افعل" و"لا تفعل"… لتطبيقات CVPC في أنظمة التدفئة والتبريد

تم تصميم أنابيب ووصلات فلوڠارد  CPVC  لتلبية متطلبات درجات الحرارة والضغط لأنظمة أنظمة التدفئة والتبريد بالماء (الباردة والساخنة) وتحمل الضغوط الداخلية الناتجة عن نقل السوائل بمرور الوقت على درجات حرارة مختلفة. الالتزام بالمبادئ التوجيهية التالية سوف يساعد على ضمان تصميم أنظمة أنابيب اللدائن الحرارية CPVC وتركيبها بشكل صحيح للحصول على أداء موثوق في هذه المشاريع المعقدة.

"افعل" عند التصميم لتطبيقات التكييف

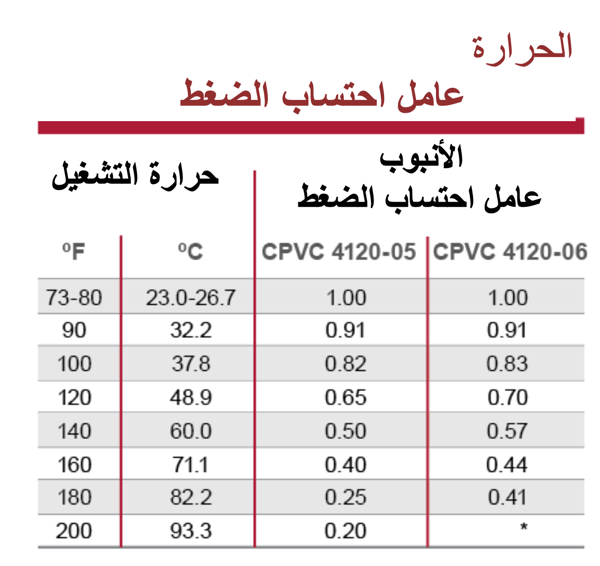

اختر نظام أنابيب يتحمل 82.2 درجة مئوية كدرجة حرارة تشغيل قصوى. يمكن تركيب أنابيب فلوڠارد   CPVC  في الأنظمة التي تصل درجة حرارة التشغيل فيها إلى 93.3 درجة مئوية. تتطلب معايير التصميم أن يتم احتساب ضغط تشغيل النظام بحسب الحرارة ووفقًا لحجم الأنبوب المستخدم عند التشغيل خاصة على درجات حرارة من 82.2 درجة مئوية إلى 93.3 درجة مئوية، وفقًا للرسم البياني أدناه. تختلف معدلات الضغط حسب تصنيف وحجم الأنبوب ونوع المركب ودرجة الحرارة.

hydronic chart

* تأكد من المنتج ومصنع تركيبته عند احتساب لعوامل احتساب الضغط على درجة حرارة فوق 93.3 درجة مئوية

  • التحقق من توافق المواد المانعة للتجمد ونسبها المئوية. يمكن استخدام محاليل البروبيلين غليكول في أنظمة أنابيب فلوڠارد بنسبة تصل إلى 35 بالمائة، ومحلول الميثانول بنسبة تصل إلى 10 بالمائة، ومحاليل الإيثيلين غليكول أو الجلسرين بأي نسبة. تحقق من توافق أنواع أخرى من المواد المانعة للتجمد أو سوائل نقل الحرارة مع الشركة المصنعة قبل الاستخدام.
  • احتساب توسع المياه والسوائل المانعة للتجمد. هذا من ضروريات الممارسات الصناعية لجميع مواد الأنابيب نظراً لتمدد المياه والسوائل المانعة للتجمد على حد سواء تتوسع عند تسخينها. المياه تتسع بنسبة 4 في المئة وتتوسع السوائل المانعة للتجمد بنسبة 12 في المئة. استخدام خزان التوسع سيعوض عن هذه الزيادات ويمنع النظام من الفشل.
  • تحقق من توافق جميع سوائل تنظيف الغلايات أو المواد المضافة. لقد تم استخدام فلوڠارد CPVC لعقود من الزمن في تطبيقات المياه الصناعية المبردة والساخنة المعالجة بمثبطات التآكل والمبيدات الحيوية وأنواع أخرى من المواد الكيميائية المعالجة المماثلة لتلك المستخدمة لإعادة تدوير أنظمة التدفئة  والتبريد. ولم يلاحظ أي آثار ضارة لهذه المواد الكيميائية عندما كان يتم استعمالها بحسب المعدلات والنسب الموصى بها. كما انه لا ينصح باستخدام فلوڠارد  CPVC كأنابيب لتوزيع هذه المواد الكيميائية في شكل مركز في أنظمة إعادة الدوران.
  • استخدم فقط وصلات تحويل CPVC ذات رؤوس معدنية. هذه التوصية ضرورية لجميع الأنظمة بالماء الساخن والبارد. يحدث التمدد والانكماش أثناء تسخين او تبريد الماء، وقد تؤدي هذه الحركة إلى حدوث تسرب عند اسنان اللولب البلاستيكية.
  • تأكيد من تثبيت المضخات والمكونات الأخرى جيداً. المضخات ثقيلة ويمكن أن يتسبب الاهتزاز الذي يحدث أثناء الضخ في تحركها، ولهذا من المهم تثبيت المضخات والمنتجات المعدنية الثقيلة الأخرى مثل خزانات التمدد عند استخدام أنابيب CPVC.
  • تحقق من توافق جميع المنتجات المساعدة المستخدمة أثناء تركيب نظام الأنابيب. يساعد برنامج توافق النظام Lubrizol FBC™ القدرة على اختيار المواد المتوافقة كيميائياً مع فلوڠارد CPVCوالتي يمكن استخدامها أثناء التركيب.
  • اغسل الجزء الداخلي للمبادل الحراري heat exchanger أو الجزء الخارجي من جهاز التكثيف condensor بمنظف أيوني معتدل. وسيكون مزيج بنسبة 2 في المائة من فوسفات ثلاثي الصوديوم (TSP)المنظف المناسب لإزالة الزيوت غير المتوافقة  مع CPVC من المبادلات الحرارية وأجهزة التكثيف.

"لا تفعل" في تصميم تطبيقات التكييف

  • لا تستخدم زيت بوليول استير polyolester (POE)  كزيت تشحيم للضاغط. على الرغم من أن زيوت تشحيم الضاغط يجب ألا تدخل عادة في السائل المعاد تدويره في نظام التشغيل، يمكن في حالات معينة ان تتسرب الى سائل إعادة التدوير و / أو تصريف المكثفات في حالة فشل المبادل حراري. استخدام زيت POE مع CPVC له تاريخ في التسبب في تآكل النظام أو تلف الوصلات. كما ان هناك اتجاه لاستخدام زيت بولي فينيل استر (PVE) كبديل في هذه التطبيقات.
  • لا تستخدم وصلات تحويل 100٪ CPVC. استخدم وصلات تحويل ذات اسنان معدنية بدلاً من ذلك. فقد يحدث تمدد وانكماش مع ارتفاع حرارة الماء، وقد تؤدي هذه الحركة إلى حدوث تسرب على الاسنان البلاستيكية.
  • لا تستخدم وصلات ضغط. حلقات الضغط لا تلتصق جيداً بالأنابيب البلاستيكية كما تفعل مع النحاس وإضافة الماء الساخن يمكن أن يخفف من شدة توصيلها.
  • لا تستخدم أنابيب أو وصلات CPVC لدعم المضخات أو المكونات الأخرى. المضخات ثقيلة ويمكن أن يسبب الاهتزاز أثناء الضخ تحركها. من المهم دعم المضخات والمنتجات المعدنية الثقيلة الأخرى مثل خزانات التمدد بشكل صحيح عند استخدام الأنابيب البلاستيكية.

يمكنك أن تقرأ هنا عن أهمية وقيمة استخدام فلوڠارد  CPVC  للمهندسين والسباكين على حد سواء، فهو خفيف الوزن ومقاوم للتآكل في التطبيقات المائية. هل لديك أسئلة وأنت تستعد لبدء مشروعك القادم؟ اتصل بنا اليوم.
